在工业自动化与精密制造领域，直线导轨作为核心传动部件，直接关系到设备的定位精度、运行平稳性与使用寿命。其中，上银（HIWIN）直线导轨凭借其高品质与高性价比，成为众多工程师的首选品牌。本文将聚焦上银微型直线导轨系列中的MGW7H与MGW9H两款型号，解析其技术特点、性能差异，并探讨其在上海及长三角地区自动化设备中的典型应用。

一、上银MGW系列概述

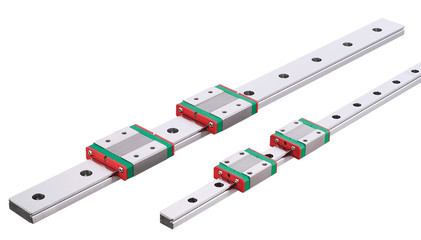

上银MGW系列属于微型直线导轨，采用四列式钢珠接触设计，具备高刚性、高负荷能力与高精度特性。该系列导轨宽度从7mm至15mm不等，其中MGW7H与MGW9H分别对应7mm和9mm的导轨宽度，后缀“H”代表加长型滑块，提供了更长的接触长度与更高的负载能力。两者均适用于空间受限但要求高精度、高刚性的微型自动化设备。

二、MGW7H与MGW9H核心技术参数对比

1. 尺寸与安装
- MGW7H：导轨宽度7mm，滑块长度加长，组装高度8mm，适用于超微型机构。
- MGW9H：导轨宽度9mm，滑块加长，组装高度10mm，在承载与刚性上优于7mm系列。
两者均采用标准安装孔位，便于互换与设计集成。

2. 负载能力
由于滑块加长及钢珠列数优化，MGW9H的额定动负荷与静负荷均高于MGW7H，分别约提升30%-50%。在需要承受较大倾覆力矩或垂直负载的场合，MGW9H更具优势。

3. 精度等级
上银提供普通级、精密级、超精密级等多种精度选项。MGW系列微型导轨常见精度为P级（精密）与H级（高精密），行走平行度可控制在微米级，满足半导体、医疗设备等高要求场景。

4. 材质与润滑
两款导轨均采用不锈钢或合金钢材质，表面经特殊热处理，硬度达HRC58以上。标配金属刮油片与侧密封，可选配长期免维护的自润滑模块，适应洁净室或无尘环境。

三、在上海工业自动化中的应用场景
上海作为中国高端制造业集聚地，对微型直线导轨的需求集中在半导体封装、3C电子组装、医疗器械、精密测量仪器等领域。

• 半导体固晶机/焊线机：MGW7H常用于晶圆传输与微动调整轴，MGW9H则用于点胶或抓取机构。
• 3C自动化产线：在手机组装、屏幕检测设备中，MGW9H因负载较大，多用于上下料机械手。
• 医疗设备：如PCR分析仪、牙科扫描仪，MGW7H的微量进给能力确保移液精度。
• 上海本地服务：众多上银代理商与集成商可提供快速选型、样品测试与技术支持，如上海大纲、上海品源等，缩短交期与维护响应时间。

四、选型建议与注意事项

1. 按照实际负荷与力矩选择：若滑块需承受较大侧向力或悬臂负载，优先选用MGW9H；仅需轻载精密导向时，MGW7H更节省空间。
2. 核算寿命：依据上银技术手册计算额定寿命，确保满足设备设计年限。
3. 安装基准：微型导轨对安装面平面度敏感，建议配合研磨级基座，保证行走精度。
4. 润滑与防护：根据环境粉尘、湿度，选择合适润滑脂与密封件。在洁净室中，可选用低发尘润滑脂与不锈钢材质。

五、
上银MGW7H与MGW9H直线导轨凭借微型化、高精度与高刚性，在上海及全国自动化设备中扮演着关键角色。理解两者的性能差异并结合具体工况选型，能有效提升设备精度与稳定性，降低维护成本。无论是标准机床改造，还是新一代微型电子制造装备，上银微型导轨都能提供可靠的直线运动解决方案。如需获取详细图纸、3D模型或样品测试，建议联系上银官方授权商，获取针对性的技术支援。
